120-1200mm/de Kolom en BoomManipulators van Min Aluminum Pipe Welding Machine
1set
MOQ
negotiable
Prijs
large.img.alt
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: weldsuccess
Certificering: CE
Modelnummer: LHZ4*7
Hoog licht:

1200mm/Min Pipe Welding Machine

,

120mm/Min Pipe Welding Machine

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Zeewaardige verpakking
Levertijd: 25days
Levering vermogen: 10sets/month
Specificaties
De transmissie van de boomreis: Toestel en rekpaar
Structuurstijl: gemotoriseerde omwenteling en het gemotoriseerde bewegen zich
Lassentechnologie: SAW/MIG/TIG
De snelheid van de boomverhoging: 1000mm/min
Geldige kolomslag: 4m
Omwentelingshoek: ±180°
De snelheid van de boomreis: 120--1200mm/min (VFD)
De snelheid van de kolomomwenteling: 0.36rpm
Productomschrijving



Kolom en Boomlassenmanipulators voor het Lassen van de Aluminiumpijp





Snelle Details



  • Middelgroot plichtstype met de lading van het boomeind tot 120KG;
  • Type daar drie van structuren: gemotoriseerde omwenteling en het gemotoriseerde bewegen zich;
  • Gemotoriseerde dwarsschuif 100*100mm fijne aanpassingsslag aan lassenkanon;
  • ±180° de omwenteling van de graadkolom met handsluiten bij om het even welke positie;
  • Kolom en Boom de Manipulators kunnen het automatische realiseren lassen met ZAAG, MAG en TIG lassensystemen opneemt;
  • Uitgebreid toegepast in drukvat, metallurgie, macht, de chemische industrie, windtoren, leidingensysteem en anderen lijnen



1. Inleiding



Het lassen van column&Boom Manipulators van Guoheng betekent uit niet alleen voor innovatie in ontwerp en kwaliteit van vervaardiging, maar ook betrouwbaarheid en robuustheid. Het kan het automatische realiseren lassen met ZAAG, MAG en TIG lassensystemen opneemt, en uitgebreid van toepassing geweest in drukvat, metallurgie, macht, de chemische industrie, windtoren, leidingensysteem en anderen lijnen.

Volgens de ladingscapaciteit van het boomeind, is het verdeeld in lichte plicht (LHQ), middelgrote plicht (op zwaar werk berekend (LHW) en ultra op zwaar werk berekende LHZ), (HCJ).

Hieronder zijn de belangrijkste parameters van onze middelgrote manipulator van het plichtslassen column&boom. Wij verstrekken ook op maat gemaakte lassen column&boom manipulators volgens uw speciale vereisten.



2. Hoofdparameters



Model

LHZ4*7

Kolomslag mm

4000

Boomslag mm

4000 (hoofdboom) +3000 (bediendenboom)

De snelheid mm/min van de boomlift

1000

De snelheid mm/min van de boomreis

120-1200 (VFD)

De maximum lading kg van het boomeind

120

De transmissie van de boomreis

Toestel en rekpaar

De transmissie van de boomlift

Ketting en tandpaar

Gemotoriseerde schuifeenheid mm

Boven en beneden waaier

100

LINKER en JUISTE waaier

100

Min afstand tussen boom lagere oppervlakte en spooroppervlakte

1110 (het bewegen zich en omwenteling)

950 (stationair en omwenteling)

Kolomomwenteling

Hoek

±180°

Snelheid

0.36rpm of door handboek

De snelheid mm/min van de Boogiereis

1700

Spanwijdte mm van het Boogie de binnenspoor

1730

Voeding

380V 50HZ 3P of op maat gemaakt

Hierboven zijn onze standaardmodellen en parameters, en het kan op verzoek worden ontworpen en worden vervaardigd.

*We be*houd me het recht voor specificaties zonder voorafgaande kennisgeving te veranderen.



3. Hoofdlijnen



De standaardmodellen van onze lassen column&boom manipulators hebben de volgende eigenschappen:

  • Robuust al staalvervaardiging;
  • ±180° de omwenteling van de graadkolom met handsluiten bij om het even welke positie;
  • Veranderlijke die snelheidsboom door omschakelaar wordt gecontroleerd;
  • Boomverhoging door aangepast motorrek en pignonaandrijving met rem;
  • De verhoging en de dwarsaandrijving zetten op zadel op die het gemakkelijk toegangs onderhouden en onderhoud voorzien;
  • Machines volledig tegen evenwichtig door kolom intern die gewicht, met het zadel door op zwaar werk berekende ketting wordt verbonden;
  • Het anti-dalingsapparaat biedt veiligheidseigenschap aan;
  • De extra brede rollen en unieke slideways verzekeren het minimumafbuiging oversteken;
  • De innovatieve machinaal bewerkte „rechthoek“ manieren aan kolom zorgen ervoor dat het boomzadel zich regelmatig zonder trilling beweegt. Dit vermindert slijtage en scheur.
  • Gemotoriseerde dwarsschuifeenheid om de aanpassing van het lassenhoofd te verlichten;
  • Er is veilige ladder achter de kolom voor onderhoud van materiaal;
  • Grensschakelaar voor zowel boomreis als lift;
  • Zand het vernietigen behandeling aan hoofdlassendelen alvorens te schilderen;
  • Alle motiedelen hebben smeringssysteem;
  • De hoofd elektrische elementen zijn ABB/Siemens-merken;
  • Handtegenhanger;
  • Opheffend handvat bovenop kolom;
  • Standaardkleur:

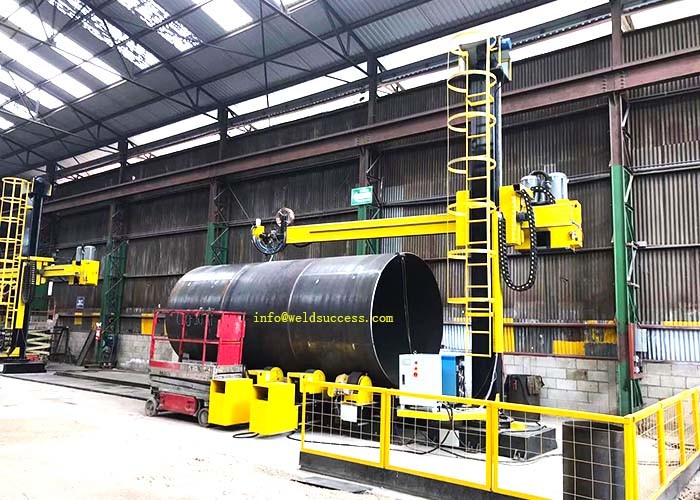

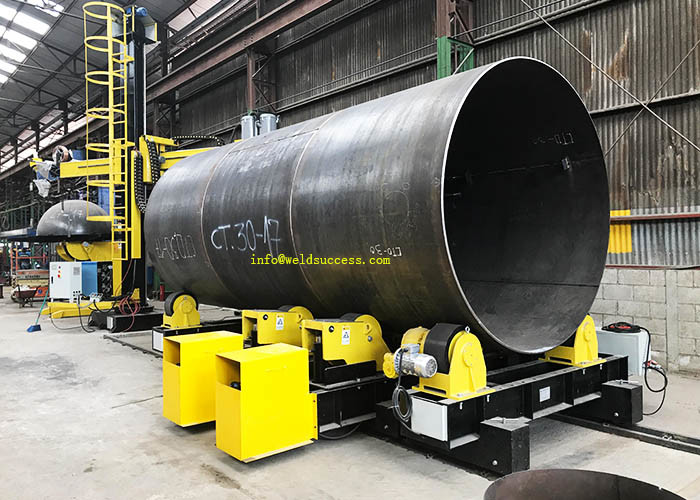

4. Verwijzingsfoto's

120-1200mm/de Kolom en BoomManipulators van Min Aluminum Pipe Welding Machine 0
