De op zwaar werk berekende Manipulators van het Lassenhoofd, 600KG-de Machinece van het Manipulatorlassen
1set
MOQ
Negotiable
Prijs
large.img.alt
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: weldsuccess
Certificering: CE, ISO9000
Modelnummer: HCJ-reeks
OEM: Aanvaardbaar
Hoog licht:

de manipulators van het lassenhoofd

,

Ce-de manipulators van het lassenhoofd

,

600KG de machine van het manipulatorlassen

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Centrale verwerkingseenheid naakt in container en elektrisch die controledeel in triplexgeval toen w
Levertijd: 30days
Betalingscondities: TT/LC
Levering vermogen: 10sets/month
Prijstermijnen: FOB (Shanghai) of CIF (genoemd haven)
Specificaties
Productomschrijving

De super Op zwaar werk berekende Manipulator van het typelassen met Exploitant Seat, de Lading van het Boombeëindigen tot 600KG





Snelle Details



  • Ultra op zwaar werk berekend type met de lading van het boomeind tot 400KG aan 600KG;
  • Type daar drie van structuren: vast, vast met omwenteling, en roerend goed met omwenteling;
  • Gemotoriseerde dwarsschuif 100*100mm fijne aanpassingsslag aan lassenkanon;
  • Kolom en Boom de Manipulators kunnen het automatische realiseren lassen met ZAAG, MAG en TIG lassensystemen opneemt;
  • Uitgebreid toegepast in drukvat, metallurgie, macht, de chemische industrie, windtoren, leidingensysteem en anderen lijnen



1. Inleiding



Het lassen van column&Boom Manipulators van Guoheng betekent uit niet alleen voor innovatie in ontwerp en kwaliteit van vervaardiging, maar ook betrouwbaarheid en robuustheid. Het kan het automatische realiseren lassen met ZAAG, MAG en TIG lassensystemen opneemt, en uitgebreid van toepassing geweest in drukvat, metallurgie, macht, de chemische industrie, windtoren, leidingensysteem en anderen lijnen.

Volgens de ladingscapaciteit van het boomeind, is het verdeeld in lichte plicht (LHQ), middelgrote plicht (op zwaar werk berekend (LHW) en ultra op zwaar werk berekende LHZ), (HCJ).

Hieronder zijn de belangrijkste parameters van onze ultra op zwaar werk berekende lassen column&boom manipulator. Wij verstrekken ook op maat gemaakte lassen column&boom manipulators volgens uw speciale vereisten.



2. Hoofdparameters



Model

HCJ5*5

HCJ6*6

HCJ7*7

HCJ8*8

Kolomslag mm

6000

7000

7000

8000

Boomslag mm

6000

7000

7000

8000

De snelheid mm/min van de boomlift

1650

De snelheid mm/min van de boomreis

50-1000 (VFD)

De maximum lading kg van het boomeind

600

500

400

De transmissie van de boomreis

Toestel en rekpaar

De transmissie van de boomlift

Ketting en tandpaar

Gemotoriseerde schuifeenheid mm

Boven en beneden waaier

100

LINKER en JUISTE waaier

100

Min afstand tussen boom lagere oppervlakte en spooroppervlakte

1290 (het bewegen zich en omwenteling)

1210 (stationair en omwenteling)

Kolomomwenteling

Hoek

±180°

Snelheid t/min

0.17rpm of door handboek

De snelheid mm/min van de Boogiereis

2000

Spanwijdte mm van het Boogie de binnenspoor

2500

Voeding

380V 50HZ 3P of op maat gemaakt

Hierboven zijn onze standaardmodellen en parameters, en het kan op verzoek worden ontworpen en worden vervaardigd.


* Wij be*houden ons het recht voor specificaties zonder voorafgaande kennisgeving te veranderen.



3. Hoofdlijnen



De standaardmodellen van onze lassen column&boom manipulators hebben de volgende eigenschappen:

  • Robuust al staalvervaardiging; De machine met toegangsladder wordt uitgerust, oversteekplaatsbrug op gang paste totale lengte van boom, het platform van de lasser op eind van boom samen met de zetel die van de exploitant;
  • ±180° de omwenteling van de graadkolom met dubbel remsysteem (motorrem en handsluiten) bij om het even welke positie;
  • Veranderlijke die snelheidsboom door omschakelaar wordt gecontroleerd;
  • Boomverhoging door aangepast motorrek en pignonaandrijving met rem;
  • De verhoging en de dwarsaandrijving zetten op zadel op die het gemakkelijk toegangs onderhouden en onderhoud voorzien;
  • Machines volledig tegen evenwichtig door kolom intern die gewicht, met het zadel door op zwaar werk berekende ketting wordt verbonden;
  • Het anti-dalingsapparaat biedt veiligheidseigenschap aan;
  • De extra brede rollen en unieke slideways verzekeren het minimumafbuiging oversteken;
  • De innovatieve machinaal bewerkte „rechthoek“ manieren aan kolom zorgen ervoor dat het boomzadel zich regelmatig zonder trilling beweegt. Dit vermindert slijtage en scheur.
  • Gemotoriseerde dwarsschuifeenheid om de aanpassing van het lassenhoofd te verlichten;
  • Er is veilige ladder achter de kolom voor onderhoud van materiaal;
  • Grensschakelaar voor zowel boomreis als lift;
  • Zand het vernietigen behandeling aan hoofdlassendelen alvorens te schilderen;
  • Alle motiedelen hebben smeringssysteem;
  • De hoofd elektrische elementen zijn ABB/Siemens-merken;
  • Handtegenhanger;
  • Opheffend handvat bovenop kolom;
  • Standaardkleur:



Facultatieve eigenschappen:



  • Lassensysteem: Amerikaans Lincoln gelijkstroom-1000, Na-3S of Chinees merk of op verzoek;
  • LUF het voeden en terugwinningssysteem;
  • Interface voor integrale controle met de bedden van de lassenrol of lasseninstelmechanismen om automatisch lassencentrum te vormen;





4. Leveringswaaier



  • Lassende column&boom manipulator                                     1set
  • Elektrisch controlesysteem (met inbegrip van 1piece van elektrisch controlekabinet, 1piece van afstandsbedieningdoos met kabel 12m)                                  1set
  • Technische documenten (met handboek, overeenstemmingscertificaat, verpakkingslijst, enz.)                                                                         1set

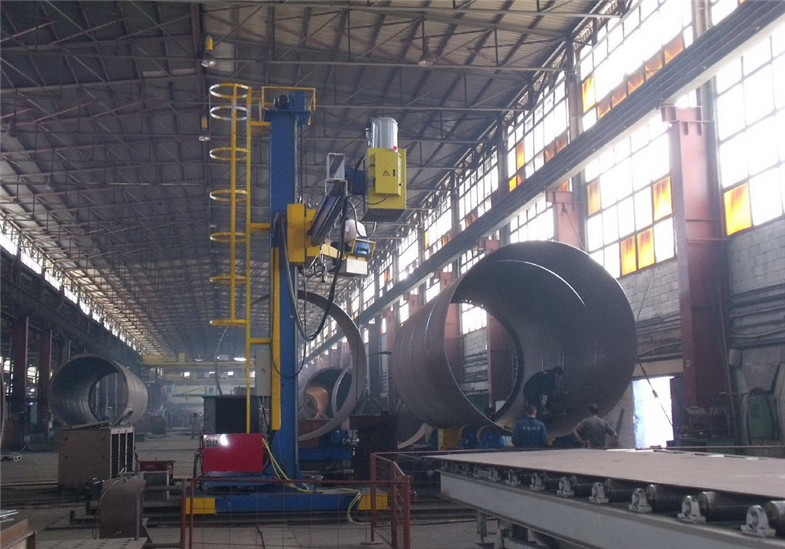

5. Verwijzingsfoto



De op zwaar werk berekende Manipulators van het Lassenhoofd, 600KG-de Machinece van het Manipulatorlassen 0



6. Comparatief voordeel



  • Verklaarde ISO9000&CE;
  • Professioneel en ervaren ingenieursteam om het geavanceerde ontwerp over structuur te verzekeren en elektrisch;
  • Ervaren en geschoolde arbeiders aan zorg voor elk werk stroom van materieel knipsel, lassen, het malen aan definitieve assemblage en het testen om hoge machinekwaliteit te verzekeren;
  • Professioneel en ervaren na de verkoopdienst team om snel te waarborgen en tevreden installatie, het opdragen of de dienst;
  • Optimale materialen en delocalisering om de beste prestaties te verzekeren;
  • Het opdragen en het testen vóór levering;
  • De fabrieksinspectie wordt aangemoedigd;
