Het Lassenproductielijn van de windtoren
Snelle Details
1. Inleiding
Het lassen van column&Boom Manipulators van Guoheng betekent uit niet alleen voor innovatie in ontwerp en kwaliteit van vervaardiging, maar ook betrouwbaarheid en robuustheid. Het kan het automatische realiseren lassen met ZAAG, MAG en TIG lassensystemen opneemt, en uitgebreid van toepassing geweest in drukvat, metallurgie, macht, de chemische industrie, windtoren, leidingensysteem en anderen lijnen.
Volgens de ladingscapaciteit van het boomeind, is het verdeeld in lichte plicht (LHQ), middelgrote plicht (op zwaar werk berekend (LHW) en ultra op zwaar werk berekende LHZ), (HCJ).
Hieronder zijn de belangrijkste parameters van onze op zwaar werk berekende lassen column&boom manipulator. Wij verstrekken ook op maat gemaakte lassen column&boom manipulators volgens uw speciale vereisten.
2. Hoofdparameters
Model |
LHW6*6 |
LHW7*7 |
|
Kolomslag mm |
6000 |
7000 |
|
Boomslag mm |
6000 |
7000 |
|
De snelheid mm/min van de boomlift |
1000 |
||
De snelheid mm/min van de boomreis |
120-1200 (VFD) |
||
De maximum lading kg van het boomeind |
200 |
||
De transmissie van de boomreis |
Toestel en rekpaar |
||
De transmissie van de boomlift |
Ketting en tandpaar |
||
Gemotoriseerde schuifeenheid mm |
Boven en beneden waaier |
100 |
|
LINKER en JUISTE waaier |
100 |
||
Min afstand tussen boom lagere oppervlakte en spooroppervlakte |
1180 (het bewegen zich en omwenteling) |
||
1170 (stationair en omwenteling) |
|||
Kolomomwenteling |
Hoek |
±180° |
|
Snelheid t/min |
0.36rpm of door handboek |
||
De snelheid mm/min van de Boogiereis |
2500 |
||
Spanwijdte mm van het Boogie de binnenspoor |
2000 |
||
Voeding |
380V 50HZ 3P of op maat gemaakt |
||
Hierboven zijn onze standaardmodellen en parameters, en het kan op verzoek worden ontworpen en worden vervaardigd. |
3. Hoofdlijnen
De standaardmodellen van onze lassen column&boom manipulators hebben de volgende eigenschappen:
Facultatieve eigenschappen:
4. Leveringswaaier
5. Verwijzingstekening

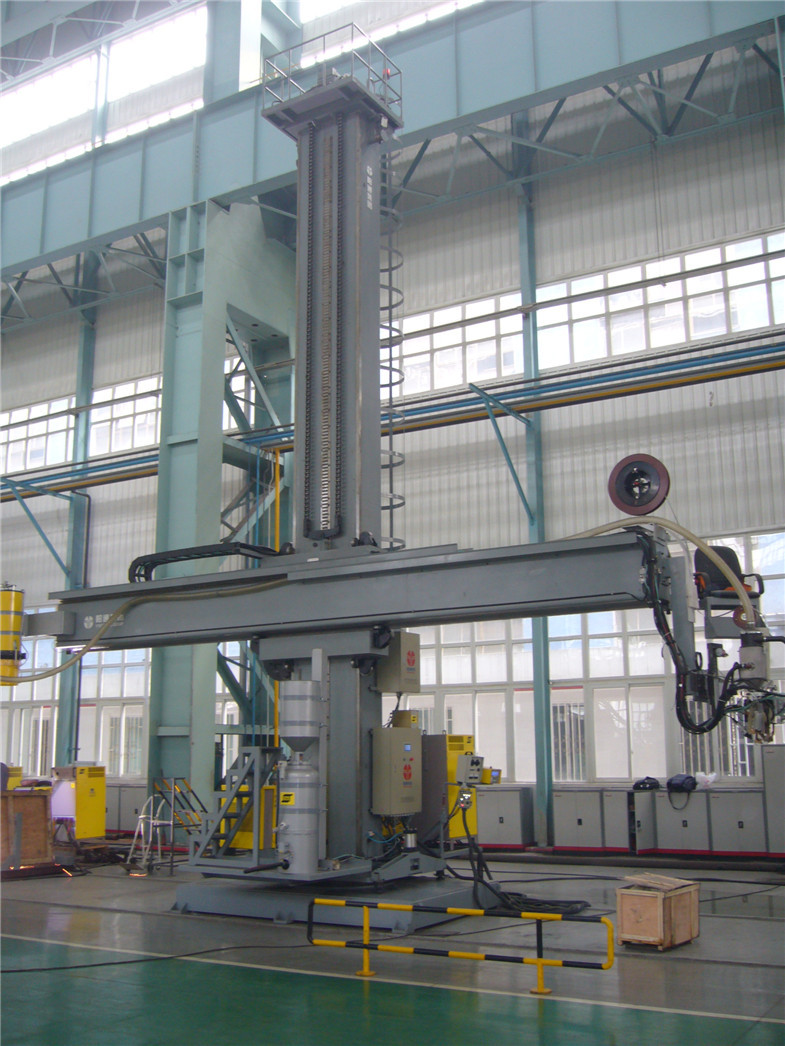

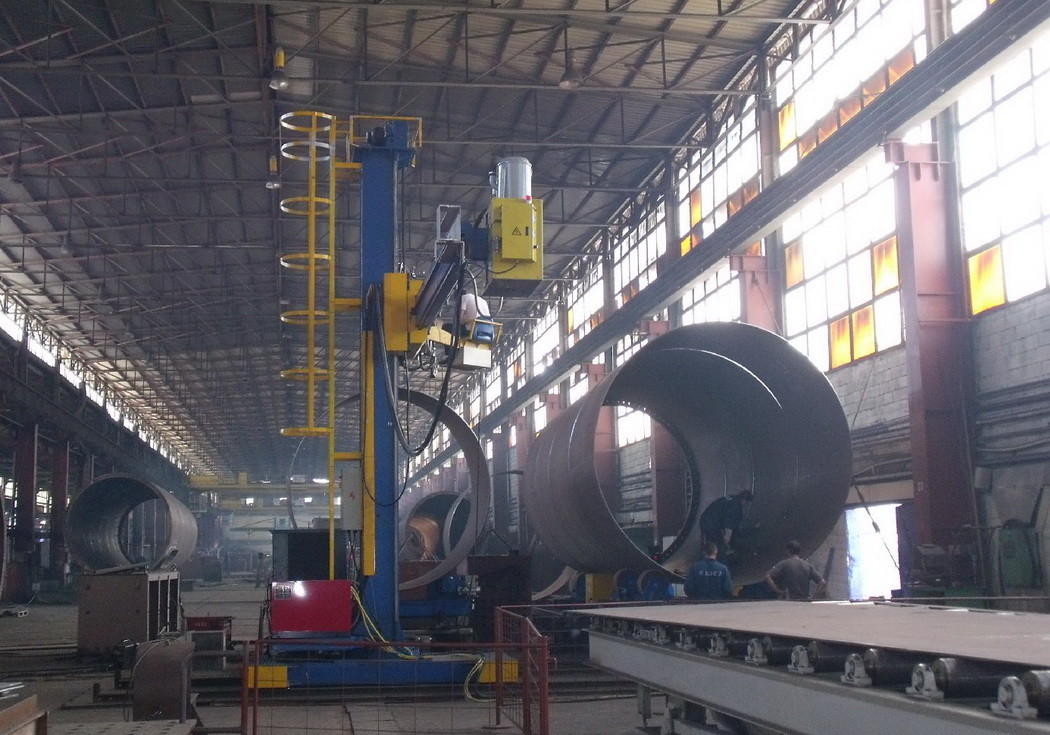

6. Verwijzingsfoto
7. Comparatief voordeel
