16MPa 18m u-het Lassenprocédé van de StraalElektronenstraal Hydraulisch Systeem
1set
MOQ
Negotiable
Prijs
large.img.alt
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: weldsuccess
Certificering: CE
Modelnummer: UBZ15
Hoog licht:

16MPa het procédé van het elektronenstraallassen

,

18m het procédé van het elektronenstraallassen

,

Het hydraulische systeem van het elektronenstraallassen

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Zeewaardige Verpakking
Levertijd: 30WERKDAGEN
Levering vermogen: 5sets/maand
Specificaties
Naam: de lijn van het straallassen
maximum ladingscapaciteit: 20t
Geschikte Caissonbalkgrootte: 300*300mm-1500*1500mm
Caissonbalkdikte: ≦80
De Snelheid van de brugreis: 4/6m/min (dubbele snelheid)
Hydraulisch systeemdruk: 16MPa
Spoorlengte: 18m Spoor (38KG/M)
Vereiste exploitant: 2 exploitanten
Productomschrijving

U het Lassenprocédé van de StraalElektronenstraal met Hydraulisch Systeem





1. Inleiding



Deze machine wordt gebruikt voor de assemblage van u-beam&Box-Straal. Plaats de platen op de steun met hulp centreerapparaat. De motor drijft brug om te reizen; en de hogere perscilinder en de zijpers van de perscilinder de platen om de assemblage en het kopspijkerlassen te beëindigen.



2. Hoofdparameters



Model

UBZ12

UBZ15

Geschikte werkstukgrootte (mm)

300-1200

300-1500

Werkstukdikte (mm)

≦80

≦80

Maximum ladingscapaciteit (t)

20

20

De snelheid van de brugreis (m/min)

4/6 (dubbele snelheid)

4/6 (dubbele snelheid)

Hydraulisch systeemdruk (MPa)

16

16

Maximum druk van zijcilinder (t)

15

15

Maximum druk van hogere cilinder (t)

30

30

Voeding

AC380V, 50HZ, 3P of op maat gemaakt

Hierboven zijn de de standaardmodellen en parameters van GUOHENG, en het kan op verzoek worden ontworpen en worden vervaardigd.

*We be*houd me het recht voor specificaties zonder voorafgaande kennisgeving te veranderen.



3. Het werk principe



De machine wordt hoofdzakelijk gebruikt voor u-Straal en caissonbalkassemblage tijdens productie van de straal/de caissonbalkbaai van U. Het werkstuk wordt gezet op de transportband met hulpgroeperingseenheid. De motor drijft brug in werkplaats. Met beneden-slagcilinder en zijslagcilinder op de reisbrug, worden het Web en de flens van werkstuk gedrukt, en vlek-gelast zal op de gedrukte sectie worden gepresteerd. Via reis van brug, wordt de hand vlek-las uitgevoerd langs de gehele lengte van werkstuk.





4. Hoofdlijnen



De standaardmodellen van onze u-beam&Box-Straal assemblagemachines hebben de volgende eigenschappen:

  • De brug is het belangrijkste lichaam van machine. Alle het vastklemmen apparaten worden geschikt op de brug.
  • Twee motoren via worm en toestelreductiemiddel om twee wielen te drijven reizen langs het spoor.
  • Het spoor is 38KG/m op zwaar werk berekend spoor.
  • Alle motiedelen hebben smeringssysteem;
  • De hoofd elektrische elementen zijn ABB/Siemens/Schneider-merken;

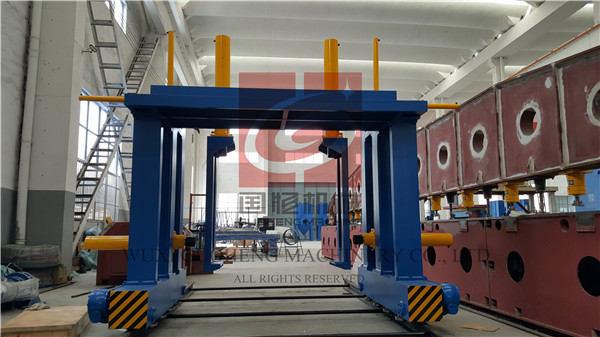

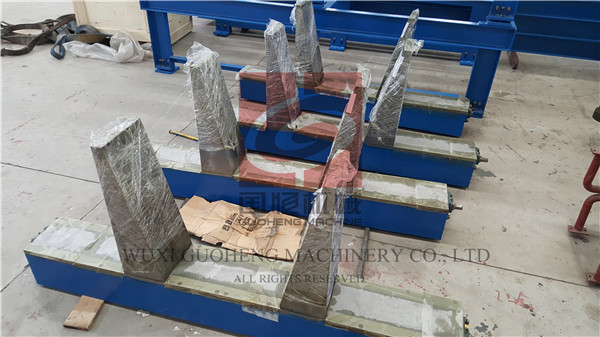

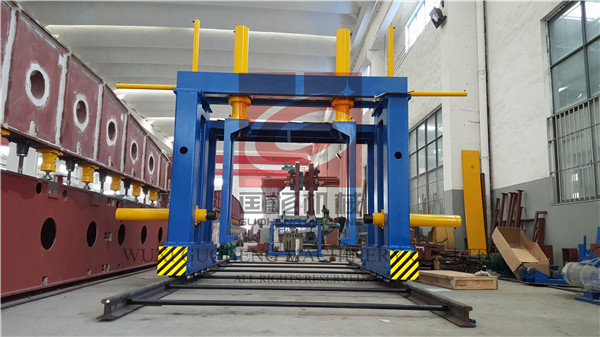

5. Verwijzingsfoto's



16MPa 18m u-het Lassenprocédé van de StraalElektronenstraal Hydraulisch Systeem 016MPa 18m u-het Lassenprocédé van de StraalElektronenstraal Hydraulisch Systeem 116MPa 18m u-het Lassenprocédé van de StraalElektronenstraal Hydraulisch Systeem 216MPa 18m u-het Lassenprocédé van de StraalElektronenstraal Hydraulisch Systeem 3
