Van de het Lassenproductielijn van de brugcaissonbalk Op zwaar werk berekend Spoor 38KG/m
Snelle Details
1. Inleiding
Deze machine wordt gebruikt voor de assemblage van u-beam&Box-Straal. Plaats de platen op de steun met hulp centreerapparaat. De motor drijft brug om te reizen; en de hogere perscilinder en de zijpers van de perscilinder de platen om de assemblage en het kopspijkerlassen te beëindigen.
2. Hoofdparameters
Model | UBZ12 | UBZ15 |
Geschikte werkstukgrootte (mm) | 300-1200 | 300-1500 |
Werkstukdikte (mm) | ≦80 | ≦80 |
Maximum ladingscapaciteit (t) | 20 | 20 |
De snelheid van de brugreis (m/min) | 4/6 (dubbele snelheid) | 4/6 (dubbele snelheid) |
Hydraulisch systeemdruk (MPa) | 16 | 16 |
Maximum druk van zijcilinder (t) | 15 | 15 |
Maximum druk van hogere cilinder (t) | 30 | 30 |
Voeding | AC380V, 50HZ, 3P of op maat gemaakt | |
Hierboven zijn onze standaardmodellen en parameters, en het kan op verzoek worden ontworpen en worden vervaardigd. |
3. Het werk principe
De machine wordt hoofdzakelijk gebruikt voor u-Straal en caissonbalkassemblage tijdens productie van de straal/de caissonbalkbaai van U. Het werkstuk wordt gezet op de transportband met hulpgroeperingseenheid. De motor drijft brug in werkplaats. Met beneden-slagcilinder en zijslagcilinder op de reisbrug, worden het Web en de flens van werkstuk gedrukt, en vlek-gelast zal op de gedrukte sectie worden gepresteerd. Via reis van brug, wordt de hand vlek-las uitgevoerd langs de gehele lengte van werkstuk.
4. Hoofdlijnen
De standaardmodellen van onze u-beam&Box-Straal assemblagemachines hebben de volgende eigenschappen:

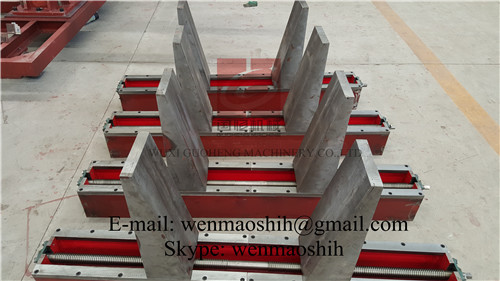

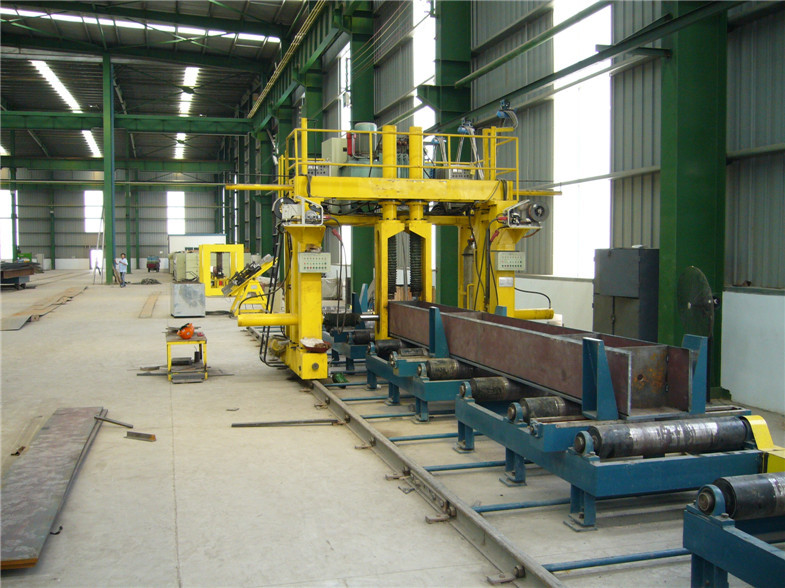

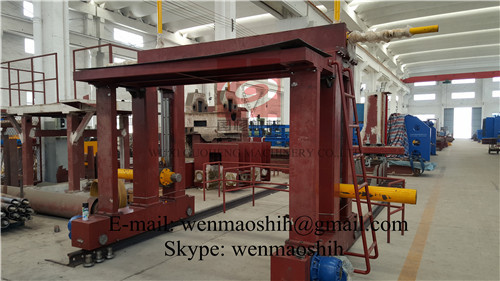

5. Verwijzingsfoto
6. Comparatief voordeel
