de Lijn van het de Straallassen van 0.2-2m/Min VFD H voor Assemblage/Elektron
1set
MOQ
Negotiable
Prijs
large.img.alt
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: weldsuccess
Certificering: CE
Modelnummer: ZHJ18
Hoog licht:

2m/Min Beam Welding Line

,

VFD-de Lijn van het Straallassen

,

0.2m/Min elektronenstraallasser

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Zeewaardige verpakking
Levertijd: 30days
Betalingscondities: L/C, T/T
Levering vermogen: 5sets/maand
Specificaties
Naam: h-straallasproductielijn:
Certificering: CE
Type: Automatisch
Gewicht: Afhangen
Toepassing: H Straalproductie
Gebruik: Lassenmachine, h-straallassen
Productomschrijving

De integrale h-Lijn van het Straallassen voor Assemblage, Elektronenstraallasser





Snelle Details



  • „De automatische Lijn van het straallassen“, twee hoofden dompelde booglassenlijnen voor de balkstraal van T/I-onder.
  • 2sets van Amerikaanse Lincon gelijkstroom-1000, ZAG Na-3S lassensysteem goede lassenkwaliteit verzekeren;
  • PLC van Japan Mitsubishi controlemechanisme;
  • Het hydraulische apparaat van de type postmisvorming om de straal recht te maken;
  • De straal wordt gevoed in de machine en beide kanten van de straal zijn gelijktijdig gelast.
  • Sparen ruimte en bezuinig workshop; verkort de productietijd en verbeter de efficiency;
  • Bezuinig de investering van kraanmateriaal en exploitant;





2. Hoofdparameters



Model ZHJ18
Geschikte Webhoogte mm 200-1800
Geschikte Webdikte mm 6-32
Geschikte flensbreedte mm 200-800
Geschikte flensdikte mm 6-40
Het rechtmaken van dikte mm 6-35
Filethoogte mm ≦8
Werkstuklengte mm 4000-15000
Het voeden snelheid m/min 0.2-2 (VFD)
Inputtransportband m 3conveyorss, elke 2.6m (aangedreven één)
Outputtransportband m 11.5m, met inbegrip van lifttransportband
Machinemacht kW 18.1
Voeding AC380V, 50HZ, 3P of op maat gemaakt
Hierboven zijn onze standaardmodellen en parameters, en het kan op verzoek worden ontworpen en worden vervaardigd.

*We be*houd me het recht voor specificaties zonder voorafgaande kennisgeving te veranderen.





3. Inleiding



Het h-straal combinatiewerkstation wordt gebruikt voor h-Straal of t-Straal assemblage, lassen en het rechtmaken. Het centraliseert de assemblage, het lassen en het rechtmaken van functies op één machine die plaats bespaart en bezuinigt workshop. Verminder werkschema's: verkort de productietijd en verbeter de efficiency. Bezuinig de investering van kraanmateriaal en exploitant.



  • Deze machines worden specifiek ontworpen voor de vervaardiging van de gelaste „T“ en dubbele balk-stralen van „T“ met parallelle of convergerende flens.
  • Zij laten dat het lassen toe worden uitgevoerd op punten met het verticaal gevestigde Web en zonder enige behoefte om vast te spijkeren.
  • Het vastspijkeren zal slechts vereist worden bij de bovenkant om de juiste hoek tussen het Web en de flens te verkrijgen.
  • Wanneer de dubbele stralen van „T“ worden vervaardigd, zodra de eerste flens is gelast, wordt de straal weggeknipt over en in de eenheid nogmaals teruggekoppeld.
  • Deze machine kan zowel symmetrische als niet-symmetrische stralen zonder de behoefte lassen om vast te spijkeren;
  • Een apparaat van de flens post-misvorming opgezet bij de machineuitgang laat de machine toe om eender welke flensmisvorming als gevolg van het lassenprocédé te compenseren.
  • Dit apparaat is gemakkelijk regelbaar om diverse flensafmetingen en een verscheidenheid van verschillende vervormbare dikten tot een maximum van 40 mm bij maximumbreedte te behandelen.
  • De lassenlijn kan met controleplc van Mitsubishi worden uitgerust.

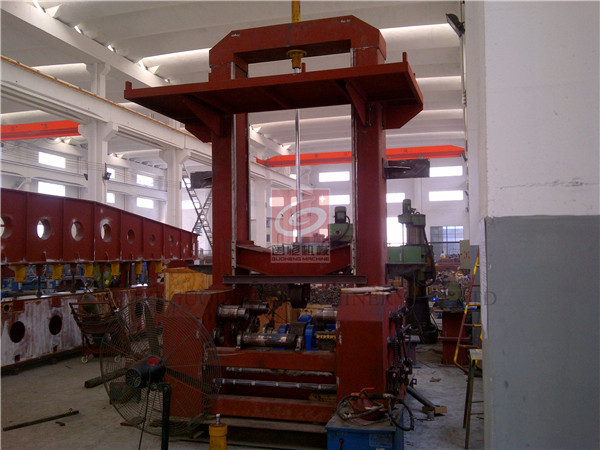

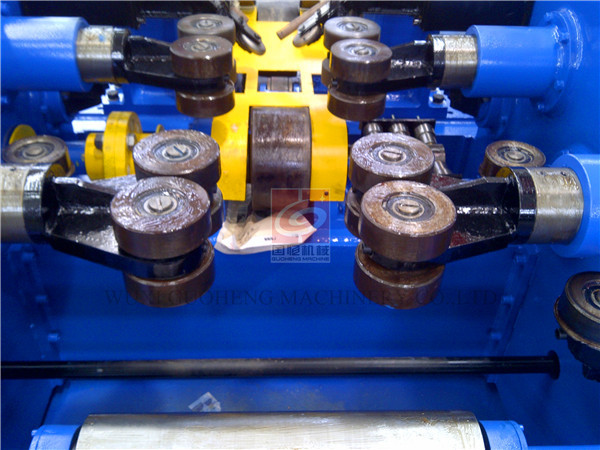

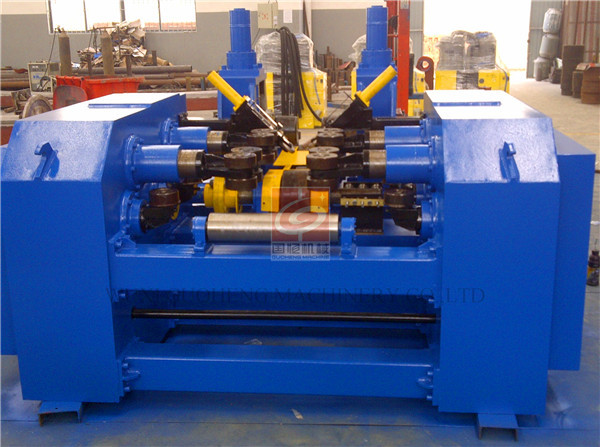

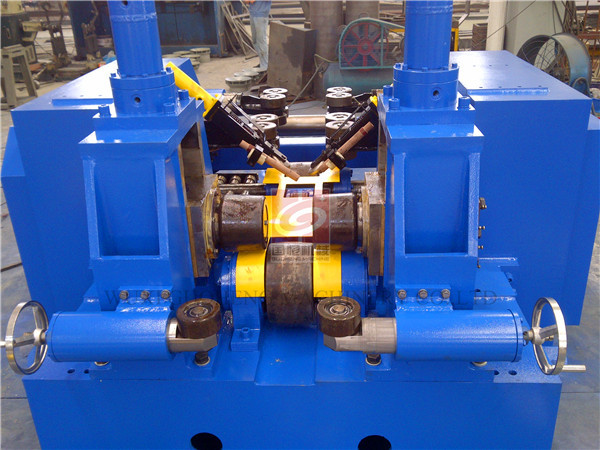

4. Verwijzingsfoto's





de Lijn van het de Straallassen van 0.2-2m/Min VFD H voor Assemblage/Elektron 0



de Lijn van het de Straallassen van 0.2-2m/Min VFD H voor Assemblage/Elektron 1



de Lijn van het de Straallassen van 0.2-2m/Min VFD H voor Assemblage/Elektron 2
