Gemotoriseerde Omwenteling en Gemotoriseerde Reislorrie, Kolom en Manipulator van het Boom de Automatische Lassen

kolom en boom de Snelle Details van de lassenmachine

• Middelgroot plichtstype met de lading van het boomeind tot 120KG;
• Type daar drie van structuren: vast, vast met omwenteling, en roerend goed met omwenteling;
• ±180° de omwenteling van de graadkolom met handsluiten bij om het even welke positie;
• Gemotoriseerde dwarsschuif 100*100mm fijne aanpassingsslag aan lassenkanon;
• Kolom en Boom de Manipulators kunnen het automatische realiseren lassen met ZAAG, MAG en TIG lassensystemen opneemt;
• Uitgebreid toegepast in drukvat, metallurgie, macht, de chemische industrie, windtoren, leidingensysteem en anderen lijnen;

1. Inleiding

Het lassen van column&Boom Manipulators van Guoheng betekent uit niet alleen voor innovatie in ontwerp en kwaliteit van vervaardiging, maar ook betrouwbaarheid en robuustheid. Het kan het automatische realiseren lassen met ZAAG, MAG en TIG lassensystemen opneemt, en uitgebreid van toepassing geweest in drukvat, metallurgie, macht, de chemische industrie, windtoren, leidingensysteem en anderen lijnen.

Volgens de ladingscapaciteit van het boomeind, is het verdeeld in lichte plicht (LHQ), middelgrote plicht (op zwaar werk berekend (LHW) en ultra op zwaar werk berekende LHZ), (HCJ).

Hieronder zijn de belangrijkste parameters van onze middelgrote manipulator van het plichtslassen column&boom. Wij verstrekken ook op maat gemaakte lassen column&boom manipulators volgens uw speciale vereisten.

2. Hoofdparameters

3. Hoofdlijnen

De standaardmodellen van onze lassen column&boom manipulators hebben de volgende eigenschappen:

• Robuust al staalvervaardiging;
• ±180° de omwenteling van de graadkolom met handsluiten bij om het even welke positie;
• Veranderlijke die snelheidsboom door omschakelaar wordt gecontroleerd;
• Boomverhoging door aangepast motorrek en pignonaandrijving met rem;
• De verhoging en de dwarsaandrijving zetten op zadel op die het gemakkelijk toegangs onderhouden en onderhoud voorzien;
• Machines volledig tegen evenwichtig door kolom intern die gewicht, met het zadel door op zwaar werk berekende ketting wordt verbonden;
• Het anti-dalingsapparaat biedt veiligheidseigenschap aan;
• De extra brede rollen en unieke slideways verzekeren het minimumafbuiging oversteken;
• De innovatieve machinaal bewerkte „rechthoek“ manieren aan kolom zorgen ervoor dat het boomzadel zich regelmatig zonder trilling beweegt. Dit vermindert slijtage en scheur.
• Gemotoriseerde dwarsschuifeenheid om de aanpassing van het lassenhoofd te verlichten;
• Er is veilige ladder achter de kolom voor onderhoud van materiaal;
• Grensschakelaar voor zowel boomreis als lift;
• Zand het vernietigen behandeling aan hoofdlassendelen alvorens te schilderen;
• Alle motiedelen hebben smeringssysteem;
• De hoofd elektrische elementen zijn ABB/Siemens-merken;
• Handtegenhanger;
• Opheffend handvat bovenop kolom;
• Standaardkleur:

Facultatieve eigenschappen:

• Lassensysteem: Amerikaans Lincoln gelijkstroom-1000, Na-3S of Chinees merk of op verzoek;
• LUF het voeden en terugwinningssysteem;
• Interface voor integrale controle met de bedden van de lassenrol of lasseninstelmechanismen om automatisch lassencentrum te vormen;

4. Leveringswaaier

• Lassende column&boom manipulator                                     1set
• Elektrisch controlesysteem (met inbegrip van 1piece van elektrisch controlekabinet, 1piece van afstandsbedieningdoos met kabel 12m)                                  1set
• Technische documenten (met handboek, overeenstemmingscertificaat, verpakkingslijst, enz.)                                                                         1set

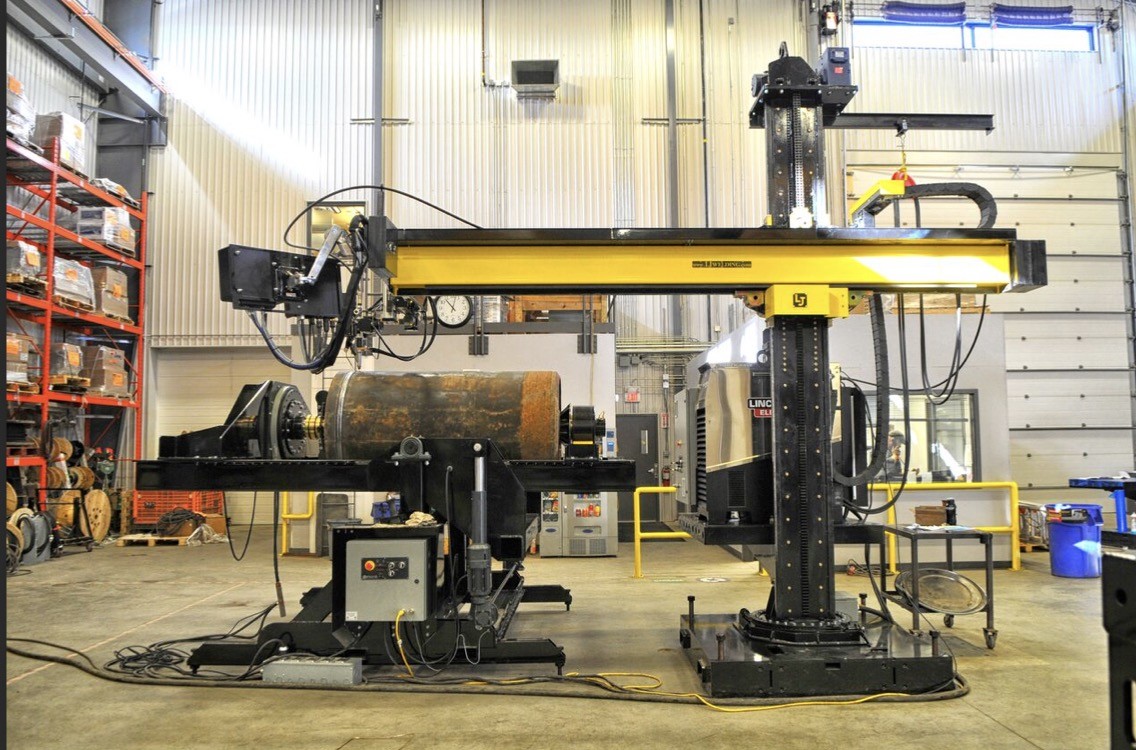

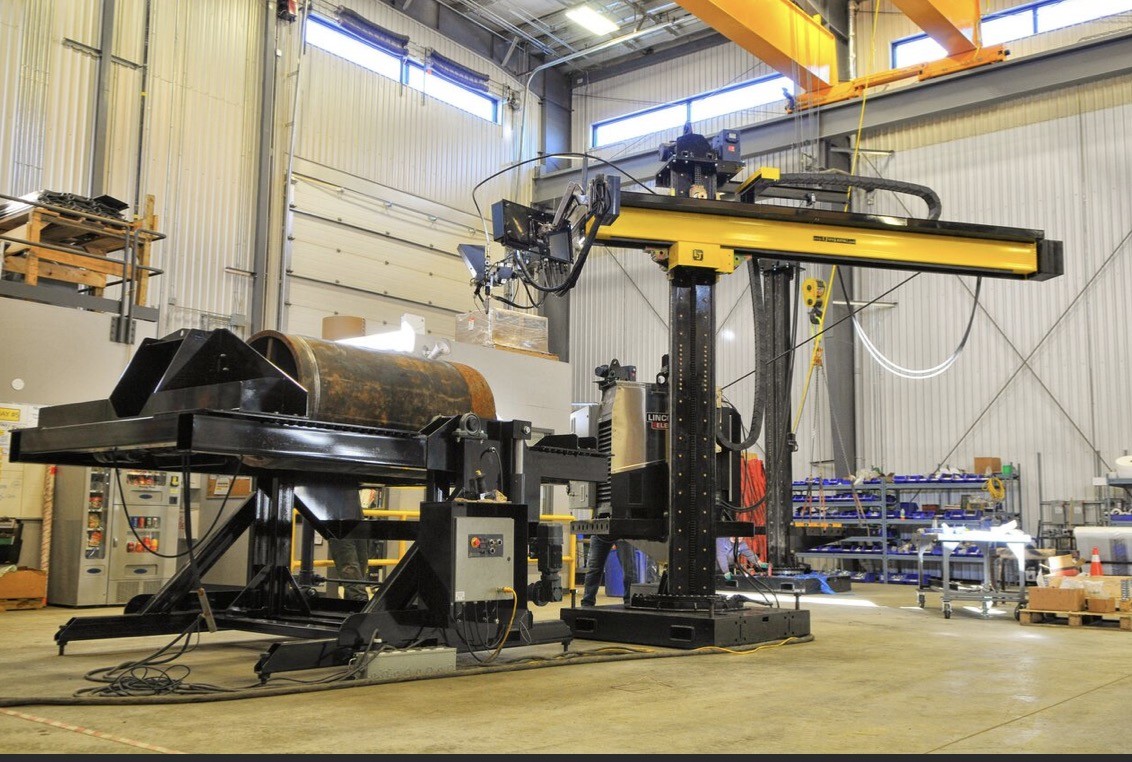

de foto van de het lassenmachine van de kolomboom
