0.4rpm conventionele Lassen Roterende Lijst, Dragend de Pijpinstelmechanisme van SKF voor Lassen
1set
MOQ
Negotiable
Prijs
large.img.alt
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Basis informatie
Plaats van herkomst: China
Merknaam: weldsuccess
Certificering: CE,ISO9000
Modelnummer: HB reeks
OEM: Aanvaardbaar
Hoog licht:

0.4rpm het lassen van roterende lijst

,

Conventionele lassen roterende lijst

,

Dragend de pijpinstelmechanisme van SKF voor lassen

Betalen & Verzenden Algemene voorwaarden
Verpakking Details: Centrale verwerkingseenheid naakt in container en elektrisch die controledeel in triplexgeval toen w
Levertijd: 25-35 dagen
Betalingscondities: TT/LC
Levering vermogen: 20sets/month.
Prijstermijnen: FOB (Shanghai) of CIF (genoemd haven)
Specificaties
Hellingsgraad: 0°-120°
Max Load: 2000kg
Omwentelingssnelheid: 0,09--0.9rpm
Schuine standsnelheid: 0.4rpm
De macht van de omwentelingsmotor: 1.1kw
Geschatte excentriciteit: 250mm
De macht van de schuine standmotor: 1.5kw
Geschat Ernstcentrum: 300mm
Worktablediameter: ¢1200mm
Productomschrijving

Het conventionele Roterende Lasseninstelmechanismen Automatische SKF Zwenkende Dragen





Snelle Details



  • De conventionele roterende lasseninstelmechanismen hebben universele toepassingen in het hand en automatische lassen van perifere naden en in het nauwkeurige plaatsen van werkstukken;
  • Vrije robuuste status, al staalvervaardiging;
  • Volledig machinaal bewerkte draaischijf van diverse grootte met centreergroeven en t-Groeven;
  • De hoofd elektrische elementen zijn ABB/Siemens-merken;
  • De handtegenhanger met Forward&Reverse-Omwenteling, de Schuine stand UP&DOWN, en de snelheidspotentiometer zijn standaard;



1. Inleiding



De conventionele lasseninstelmechanismen worden ontworpen want de maximumladingen van 100KG aan 2,000KG universele toepassingen in het hand en automatische lassen van perifere naden en in het nauwkeurige plaatsen van werkstukken hebben, en uitgebreid van toepassing geweest in drukvat, metallurgie, macht, de chemische industrie, metaalstructuur en anderen lijnen.

Wij verstrekken ook op maat gemaakte lasseninstelmechanismen volgens uw speciale vereisten.



2. Hoofdparameters



Model

HB1

HB3

HB6

HB12

HB20

Maximum ladingskg

100

300

600

1.200

2.000

Geschatte excentriciteit mm

100

150

150

200

250

Geschat zwaartepunt mm

150

200

250

250

300

Worktablediameter mm

Φ400

Φ600

Φ800

Φ1000

Φ1200

Schuine standhoek

0°~120°

0°~120°

0°~120°

0°~120°

0°~120°

Omwentelingssnelheid t/min

0.1-1

0.1-1

0.1-1

0.1-1

0.09-0.9

Schuine standsnelheid t/min

2

0,9

0,8

0,5

0,4

De macht kW van de omwentelingsmotor

0,06

0,37

0,37

0,75

1.1

De macht kW van de schuine standmotor

0,18

0,37

0,55

1.1

1.5

Maximum omwentelingsdiameter van werkstuk in 90° mm

600

1000

1500

1570

1900

Het aanaarden Ampères A

1000

1000

1000

1000

1000

Hoofdkaderlengte mm

740

930

1200

1400

1700

Hoofdkaderhoogte mm

420

700

900

1000

1200

Hoofdkaderbreedte mm

527

820

800

1000

1200

Voeding

380V 50HZ 3P of op maat gemaakt

Hierboven zijn onze standaardmodellen en parameters, en het kan op verzoek worden ontworpen en worden vervaardigd.



*We be*houd me het recht voor specificaties zonder voorafgaande kennisgeving te veranderen.



3. Hoofdlijnen



De standaardmodellen van onze conventionele roterende lasseninstelmechanismen hebben de volgende eigenschappen:

  • Vrije robuuste status, al staalvervaardiging;
  • De veranderlijke die omwenteling van de snelheidslijst door omschakelaar wordt gecontroleerd;
  • Motor met rem;
  • Volledig machinaal bewerkte draaischijf van diverse grootte met centreergroeven en t-Groeven;
  • Zand het vernietigen behandeling aan hoofdlassendelen alvorens te schilderen;
  • Alle motiedelen hebben smeringssysteem;
  • De hoofd elektrische elementen zijn ABB/Siemens-merken;
  • Handtegenhanger met Forward&Reverse-Omwenteling, Schuine stand UP&DOWN, en snelheidspotentiometer arestandard;
  • Het efficiënte ingebouwde aanaarden;
  • Opheffend handvat op de basis van rolbed;
  • Voetschakelaar (Nota: voor HB20, is het voetpedaal een optie.);
  • Standaardkleur:
  •



Facultatieve eigenschappen:



  • Vierkante worktable;
  • Uitbreidingswapens;
  • Uitgebreide systeemtoebehoren zoals drie-kaak klemmen;
  • Interface voor integrale controle met lassen column&boom;



4. Leveringswaaier



  • Lasseninstelmechanisme (met inbegrip van worktable machinekader, enz.)          1set
  • Elektrisch controlesysteem [met inbegrip van 1piece van elektrisch controlekabinet, 1piece van afstandsbedieningdoos en pedaal met kabel 6m elk (geen voetpedaal voor HB20)]                                                          1set
  • Technische documenten (met handboek, overeenstemmingscertificaat, verpakkingslijst, enz.)                1set



5. Verwijzingstekening



0.4rpm conventionele Lassen Roterende Lijst, Dragend de Pijpinstelmechanisme van SKF voor Lassen 0





6. Verwijzingsfoto

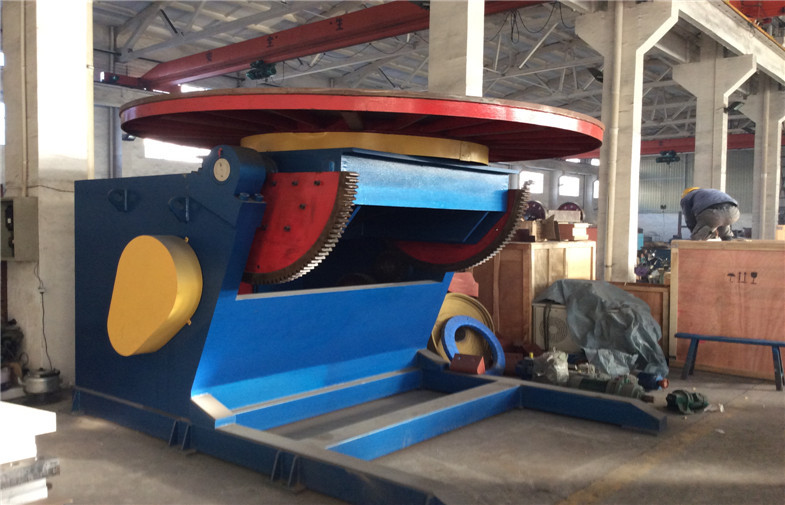

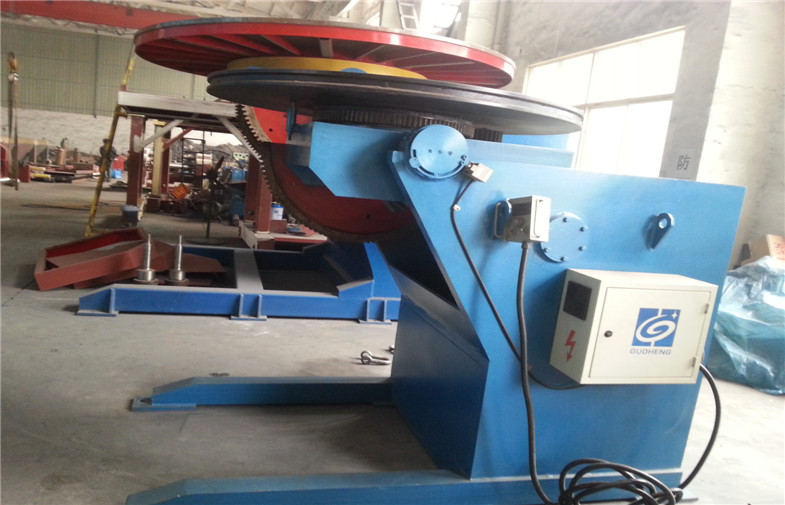

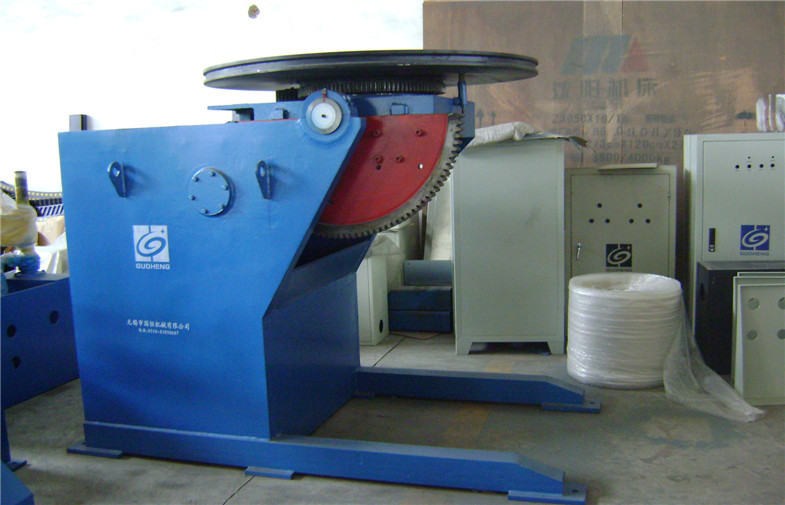

0.4rpm conventionele Lassen Roterende Lijst, Dragend de Pijpinstelmechanisme van SKF voor Lassen 1



7. Comparatief voordeel



  • Verklaarde ISO9000&CE;
  • Professioneel en ervaren ingenieursteam om het geavanceerde ontwerp over structuur te verzekeren en elektrisch;
  • Ervaren en geschoolde arbeiders aan zorg voor elk werk stroom van materieel knipsel, lassen, die aan def. malen
  •
  • assemblage en het testen om hoge machinekwaliteit te verzekeren;
  • Professioneel en ervaren na de verkoopdienst team om snel te waarborgen en satisfiedinstallation,
  •
  • het opdragen of de dienst;
  • Optimale materialen en delocalisering om de beste prestaties te verzekeren;
  • Het opdragen en het testen vóór levering;
  • De fabrieksinspectie wordt aangemoedigd;
